電動機變頻起動與調速實訓裝置,工業交直流調速系統實驗臺

變頻器廣泛用于交流電機的起動與調速系統，具有起動電流小、調速平滑，調速比大，運行平穩，節能等優點，在國民經濟中發揮著極其重要的作用，被廣泛用于冶金工業、各類風機、水泵、起重機械、生產機械等眾多領域。“三相異步電動機變頻起動與調速實訓柜”是為滿足社會各行業對電機起動與調速設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《電機拖動及控制》、《變頻調速技術》、《電氣控制技術》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。

二、特點

1.采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。

2.控制柜的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標志與旋轉方向”等國家相關標準的規定進行設計。所用器件均采用國內外知名品牌，產品質量有保證。

3.采用工業變頻器，以及YPF系列變頻調速三相異步電動機為控制對象，貼近工業現場。

4.提供各種保護功能，實訓安全可靠。

三、技術性能

1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量：＜4kVA

四、系統配備

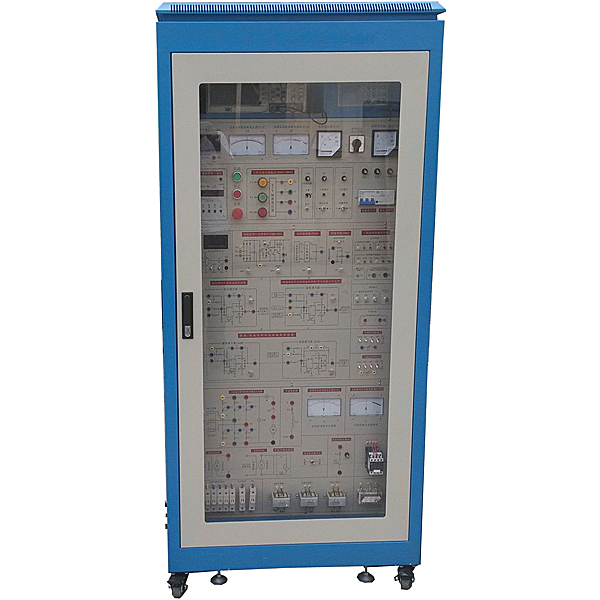

本實訓柜主要由柜體、電氣室、通用變頻器、信號源、變頻調速三相異步電動機等組成。

1.柜體

柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志。控制柜還設有四個萬向輪和四個固定調節機構。

2.電氣室

正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關、急停按鈕、頻率調節電位器等。電氣室內部主要由斷路器、熔斷器、交流接觸器（施耐德）、熱繼電器、輸入電抗器、輸出電抗器、濾波器、制動單元、電流互感器、散熱風扇、二次外接端子排等器件組成。

3.通用變頻器

提供日本三菱通用型F700系列變頻器（具有高效節能功能）。

電動機變頻起動與調速實訓裝置,工業交直流調速系統實驗臺

本設備是依據高等院校最新統編教材《電力拖動自動控制系統》、《直流調速》等教材大綱的要求，為配合高等院校、職業培訓技術院校相關專業教學，及有關電力拖動、直流調速等自動化控制課程而推出的一個現代化實訓平臺，產品設計時充分考慮了目前國內實訓系統的現狀及發展趨勢，精心設計而成。在同類產品具有結構合理、功能完善、便于操作、性價比高的優點。

（三）技術參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1800mm×760mm×1770mm；

4、整機功耗：≤1.5 kVA；

5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

（四）功能特點

本設備總體結構：

本設備實訓桌為鐵質噴漆結構，桌面為防火、放水、耐磨高密度板，結構堅固。形狀似長方體封閉式結構，造形美觀大方。設有4個小抽屜，用于放置工具、存放部件及資料等；另有一個大儲備箱，用于存放大件工具或?qū)嵱栐O備。桌面提供一個寬敞舒適的工作臺面。實訓桌還設有4個萬向輪和2個固定調節結構，便于移動和固定，有利于實訓室的布局。

本設備將全數字直流調速器上的端子全引到面板上，強弱電完全分開，增強設備的安全型。其它配置設備均采用掛箱式結構，移動性和擴展性強、維護方便等優點。還包括以下特點：

1. 網絡化：網絡化時當今世界自動化控制的主流，如今的直流調速器不僅可以通過調速主機上傳統數字量、模擬量的I/O點來實現對直流電機的控制，還能通過人機界面、plc的現場總線或工業以太網技術實現對調速器進行信息資源共享和控制，來實現對直流電機的控制。避免單機設備缺乏信息資源的共享而造成的控制單調現象，甚至還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實訓裝置的遠程監控。
